混凝土保護(hù)層是結(jié)構(gòu)構(gòu)件中鋼筋外邊緣至構(gòu)件表面范圍用于保護(hù)鋼筋的混凝土，簡稱保護(hù)層。在建筑物中的作用非常大。

　　一、保證鋼筋與其周圍混凝土共同工作，充分發(fā)揮鋼筋強(qiáng)度。

　　混凝土結(jié)構(gòu)中，鋼筋和混凝土兩種材料之間良好的粘結(jié)性能是它們共同工作的基礎(chǔ)，從鋼筋粘結(jié)錨固角度對混凝土保護(hù)層提出要求，是為了保證鋼筋與其周圍混凝土能共同工作，并使鋼筋充分發(fā)揮自身強(qiáng)度。

　　二、防止鋼筋發(fā)生銹蝕，保證結(jié)構(gòu)安全性、耐久性。

　　鋼筋裸露在大氣或者其他介質(zhì)中，容易受蝕生銹，使得鋼筋的有效截面減少，影響結(jié)構(gòu)受力，因此需要根據(jù)耐久性要求規(guī)定不同使用環(huán)境的混凝土保護(hù)層最小厚度，以保證構(gòu)件在設(shè)計(jì)使用年限內(nèi)鋼筋不發(fā)生降低結(jié)構(gòu)可靠度的銹蝕。

　　三、延緩高溫對鋼筋的不利作用。

　　混凝土保護(hù)層可有效延緩高溫對鋼筋的破壞，保證鋼筋在規(guī)定的耐火極限范圍內(nèi)不會因受到高溫影響而導(dǎo)致承載能力急劇喪失，為生命、財(cái)產(chǎn)轉(zhuǎn)移提供寶貴時間。

　　但混凝土保護(hù)層也不宜過大，過大的厚度不但不能充分發(fā)揮鋼筋的力學(xué)性能，反而會降低混凝土構(gòu)件的承載能力。

　　在建筑物建筑過程中混凝土保護(hù)層的檢測方法是怎樣的呢？

　　一、常見的檢測方法

　　常見的混凝土保護(hù)層厚度檢測方法有電磁感應(yīng)法、剔鑿原位檢測法、雷達(dá)檢測法等，雷達(dá)法更適合快速、大面積的掃描檢測，因而在工業(yè)及民用建筑檢測中用的更多。

　　《混凝土結(jié)構(gòu)現(xiàn)場檢測技術(shù)標(biāo)準(zhǔn)》（GBT 50784-2013）第9.3.1規(guī)定，混凝土保護(hù)層厚度宜采用鋼筋探測儀進(jìn)行檢測并應(yīng)通過剔鑿原位檢測法進(jìn)行驗(yàn)證。在現(xiàn)場實(shí)操中，通常根據(jù)檢測目的、項(xiàng)目特點(diǎn)和條件等，可靈活選擇電磁感應(yīng)法、剔鑿原位檢測法檢測鋼筋混凝土保護(hù)層厚度。

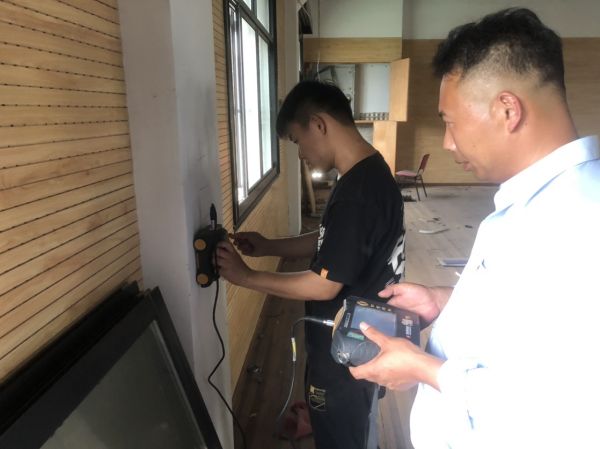

　　二、電磁感應(yīng)法檢測混凝土保護(hù)層厚度

　　電磁感應(yīng)法檢測鋼筋混凝土保護(hù)層厚度應(yīng)按下列步驟進(jìn)行（以下內(nèi)容摘自《混凝土中鋼筋檢測技術(shù)標(biāo)準(zhǔn)》（JGJ/T 152-2019）第四章）:

　　1、應(yīng)根據(jù)預(yù)掃描結(jié)果設(shè)定儀器量程范圍，根據(jù)原位實(shí)測結(jié)果或設(shè)計(jì)資料設(shè)定儀器的鋼筋直徑參數(shù)。沿被測鋼筋軸線選擇相鄰鋼筋影響較小的位置，在預(yù)掃描的基礎(chǔ)上進(jìn)行掃描探測，確定鋼筋的準(zhǔn)確位置，將探頭放在與鋼筋軸線重合的檢測面上讀取保護(hù)層厚度檢測值。

　　2、應(yīng)對同一根鋼筋同一處檢測2次，讀取的2個保護(hù)層厚度值相差不大于1mm時，取二次檢測數(shù)據(jù)的平均值為保護(hù)層厚度值，精確至1mm；相差大于1mm時，該次檢測數(shù)據(jù)無效，并應(yīng)查明原因，在該處重新進(jìn)行2次檢測，仍不符合規(guī)定時，應(yīng)該更換電磁感應(yīng)法鋼筋探測儀進(jìn)行檢測或采用直接法進(jìn)行檢測。

　　3、當(dāng)實(shí)際保護(hù)層厚度值小于儀器最小示值時，應(yīng)采用在探頭下附加墊塊的方法進(jìn)行檢測。墊塊對儀器檢測結(jié)果不應(yīng)產(chǎn)生干擾，表面應(yīng)光滑平整，其各方向厚度值偏差不應(yīng)大于0.1mm。墊塊應(yīng)與探頭緊密接觸，不得有間隙。所加墊塊厚度在計(jì)算保護(hù)層厚度時應(yīng)予扣除。

　　遇到下列情況之一時，應(yīng)采用直接法進(jìn)行驗(yàn)證:

　　1、認(rèn)為相鄰鋼筋對檢測結(jié)果有影響；

　　2、鋼筋公稱直徑未知或有異議；

　　3、鋼筋實(shí)際根數(shù)、位置與設(shè)計(jì)有較大偏差；

　　4、鋼筋以及混凝土材質(zhì)與校準(zhǔn)試件有顯著差異。

　　當(dāng)采用直接法驗(yàn)證時，應(yīng)選取不少于30%的已測鋼筋，且不應(yīng)少于7根，當(dāng)實(shí)際檢測數(shù)量小于7根時應(yīng)全部抽取。

　　混凝土保護(hù)層厚度過薄，鋼筋將會暴露于不良環(huán)境中，繼而導(dǎo)致鋼筋性能降低，甚至導(dǎo)致構(gòu)件承載能力降低，結(jié)構(gòu)失穩(wěn)等，造成不可估量的損失。因此，當(dāng)發(fā)現(xiàn)混凝土結(jié)構(gòu)存在露筋、鋼筋銹蝕現(xiàn)象時，應(yīng)及時委托專業(yè)的檢測鑒定機(jī)構(gòu)，檢測評定混凝土保護(hù)層厚度是否滿足現(xiàn)行規(guī)范及原設(shè)計(jì)要求，分析原因，并評估其對結(jié)構(gòu)安全性、使用性、耐久性造成的影響。
